結構特點和應用范圍

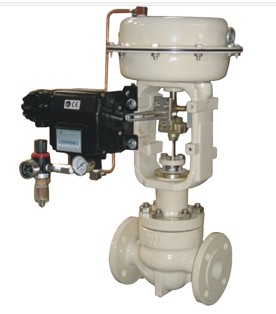

     CV3000-HCP平衡籠式單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
      本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    直通單座鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接：嵌接焊SW（40～50mm）  對接焊BW（65～200mm）
    材    料    鑄鋼（ZG230-450）
                鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
    上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：-100～-45℃  伸長Ⅲ型（EⅢ）：-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

    閥芯型式    帶活塞環的壓力平衡式閥芯
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    20～100、40～120、80～240kPa
    供氣壓力    140～400kPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

    泄 漏 量    小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
    回    差    帶定位器：小于全行程的1%
                不帶定位器：小于全行程的3%
    基本誤差    帶定位器：小于全行程的±1%
                不帶定位器：小于全行程的±5%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
