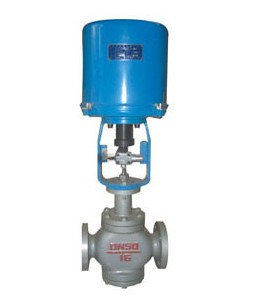

• 電子式電動單(雙)座調節閥

• 產品型號 : ZRSP(N)
• 產品系列 : 調節閥

ZRSP（N）型電子式電動單（雙）座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。

訂購產品

詳細介紹



型號：	ZRSP(N)	口徑：
壓力：		材質：

ZRSP（N）型電子式電動單（雙）座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。 一、主要技術參數和性能 公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300 座直徑dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數Kv 單座 5.0 8 12 20 32 50 80 120 200 280 450     雙座   10 16 25 40 63 100 160 250 400 630 1000 1600 行程mm 10 16 25 40 60 100 100 允許壓差△MPa ≤公稱壓力 基本誤差% ±2.5 回差% 2.5 死區% 1.0 始終點偏差% ±2.5 額定行程偏差% 2.5 允許泄漏量Q Kv值的0.01% 按GB4213－84標準 可調范圍 50:1 配電動執行器型號 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320 3810L 381LSA－08 381LSA－20 381LSB－30 381LSB－50 381LSC－65 381LSC—160 公稱壓力介質溫度閥體材料 1.6MPa 常溫－20℃~+200℃ 鑄鐵HT200 4.0MPa 常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 6.4MPa 常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 二、外形尺寸及附圖 公稱通徑（DN） L D 單座式 雙座式 PN（MPa） H1 H H1 H 1.6 4.0 6.4 常溫 中溫 常溫 中溫 G3/4   75 75 225 32 495 574       20 180 185 190 225 95 577 747       25 185 190 205 225 112 672 822 117 682 832 32 200 210 220 225 118 682 832 120 687 837 40 220 230 240 255 129 830 972 139 850 990 50 250 255 265 255 144 860 1000 144 860 1000 65 275 285 295 255 178 964 1124 188 989 1144 80 305 310 325 255 191 989 1149 208 1019 1184 100 350 355 370 255 195 1099 1159 220 1044 1204 125 410 425 440 255 245 1287 1459 270 1332 1547 150 450 460 475 310 255 1302 1517 280 1352 1565 200 550 560 570 310 290 1382 1557 320 1437 1652 250 670 740 750 310       440 1729 2004 300 770 805   310       502 1764 2039 三、型號編制說明 Z D S P 40 P G 自控閥門 執行機構類型： 位移特征： 閥門結構： 公稱壓力： 閥體材質： 溫度類型：   D：表示PS系列 S：表示直行程 P：表示單座 16：表示1.6MP C
