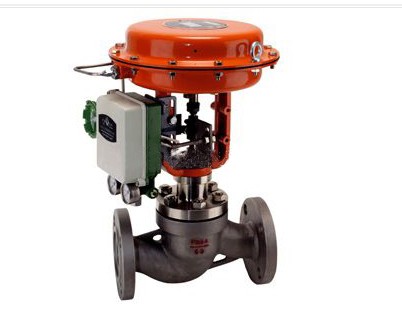

氣動薄膜直通單座調節閥
產品型號 : ZXP
產品系列 : 調節閥

詳細介紹

型號：	ZXP	口徑：
壓力：		材質：

ZXP系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構，流道呈S流線型。具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件，特別適用于允許泄漏量小、閥前后壓差不大的工作場合。

本系列產品有標準型、散熱型、低溫型、調節切斷型、波紋管密封型、夾套保溫型等多種型式。產品公稱壓力等級有PN(MPa)1.6、4.0、6.4、10.0；閥體口徑范圍DN20~200；適用流體溫度由-200~+560℃范圍內多種檔次；泄漏量標準有Ⅳ級、Ⅵ級；流量特性有直線、等百分比。多種品種規格可供選擇。

主要零件常用材料
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti、
閥芯、閥座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司鈦萊合金堆焊
填料：PTFE、石墨
波紋管：1Cr18Ni9Ti
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強滌綸織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9Ti、2Cr13

注：具體材質組合詳見第4頁表3，特殊要求可供其它材料。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

類型
ZXPO標準型工作溫度-20~+160℃，泄漏量標準有Ⅳ級；
ZXPG閥蓋增設散熱片可用于介質溫度-60~+450℃；
ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏；
ZXPD長頸閥蓋結構加波紋管密封可用于-196℃的深冷場合。
ZXPQ型軟密封結構閥芯達Ⅵ級泄漏標準（微氣泡級）；
ZXPJ型夾套保溫調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合；
ZXPF襯塑型單座調節閥與流體接觸部位襯有F46，填料部位采用聚四氟乙烯波紋管密封，特別適用于強腐蝕介質的自動控制。
閥芯、閥座堆焊司鈦萊合金，適用于高溫、深冷及其他苛刻的工況；

作用方式
氣關式（FO）
當氣源故障時，執行機構彈簧將閥打開
氣開式（FC）
當氣源故障時，執行機構彈簧將閥關閉
