結構及特點

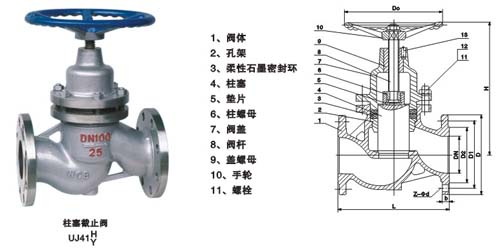

柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
柱塞截止閥的運用范
●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
安裝和維修
●本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
●經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
●不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
法蘭連接柱塞截止閥結構尺寸
|
1.6-MPa UJ41H -16C UJ41W-16CP/R
|
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
640
|
705
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
485
|
545
|
608
|
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
40
|
44
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
16-φ30
|
20-φ34
|
20-φ34
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
400
|
460
|
940
|
985
|
1100
|
1395
|
1480
|
1600
|
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8
|
11
|
15
|
21
|
32
|
44
|
62
|
85
|
148
|
260
|
340
|
552
|
752
|
1200
|
1400
|
|
2.5-MPa UJ41H -25C UJ41W-25CP/R
|
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
660
|
730
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
600
|
600
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
405
|
555
|
610
|
|
b
|
16
|
16
|
14
|
18
|
18
|
20
|
22
|
22
|
24
|
2/
|
30
|
34
|
36
|
40
|
44
|
48
|
50
|
52
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ30
|
16-φ30
|
16-φ34
|
16-φ34
|
20-φ34
|
20-φ41
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
470
|
940
|
1000
|
1140
|
1400
|
1500
|
1620
|
|
重量
|
kg
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
65
|
90
|
165
|
280
|
360
|
580
|
800
|
1280
|
1450
|
|
4.O-MPa UJ41H -40C UJ41W-40CP/R
|
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
655%3
|
|
