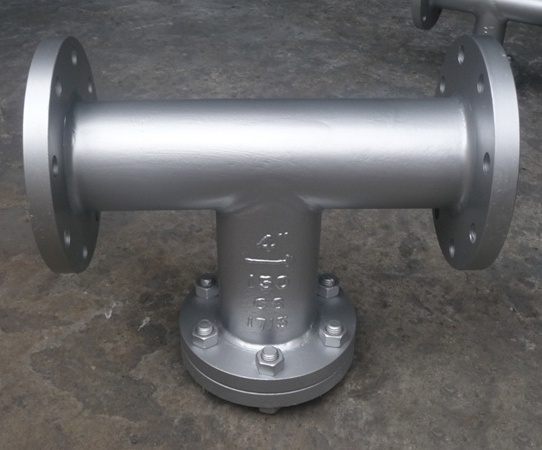

一、T型過濾器產品概述
永嘉工奧閥門有限公司生產的T型過濾器是管道輸送液體過程中清除固體雜質的設備。該產品一般安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
T型過濾器主要適用的工作介質：化工、石油生產及城市供熱中的弱腐蝕性物料，如水、氨、油品、烴類等；化工生產中的腐蝕性物料，如純堿、硫酸、硝酸、醋酸等；制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑；輕工食品、制藥生產中有衛生要求的物料，如啤酒、飲料、醫藥用品等。
二、T型過濾器主要性能參數表
|
殼體材質 |
碳鋼 |
不銹鋼 |
|
濾芯材質 |
不銹鋼 |
|
|
工作溫度(℃) |
-30~380 |
-80~450 |
|
連接形式 |
法蘭連接、對焊連接、螺紋連接 |
|
|
公稱壓力(MPa) |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度(目/in) |
10~300 |
|

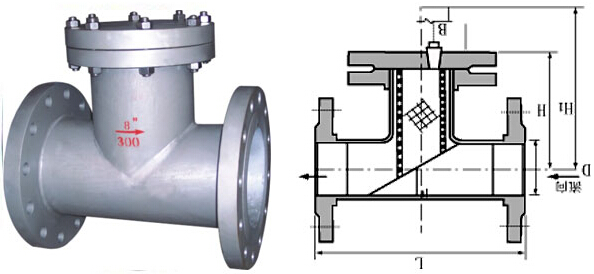

三、T型過濾器主要法蘭連接尺寸表
|
公稱通徑 |
安裝尺寸 |
排放口 |
有效過濾面積(m3) |
重量 |
||||
|
L |
L1 |
L2 |
Ⅰ |
Ⅱ |
Ⅲ |
|||
|
50 |
298 |
158 |
268 |
R3/8" |
DN20 |
DN20 |
0.00277 |
13.6 |
|
65 |
337 |
179 |
304 |
0.00421 |
18.9 |
|||
|
80 |
370 |
195.5 |
330 |
0.00552 |
24 |
|||
|
100 |
432 |
225 |
382 |
0.0088 |
36.3 |
|||
|
150 |
557 |
280 |
482 |
0.01696 |
68.9 |
|||
|
200 |
678 |
332.5 |
578 |
0.0355 |
140 |
|||
|
250 |
791 |
383 |
66 |
0.0529 |
216.2 |
|||
|
300 |
918 |
437 |
768 |
0.0686 |
215. |
|||

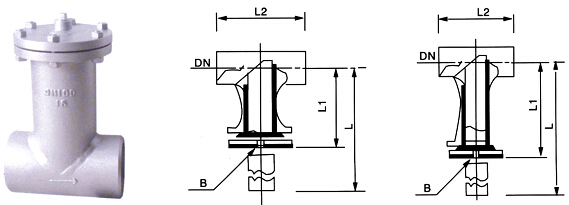

四、T型過濾器主要對焊連接尺寸表
|
公稱通徑 |
安裝尺寸 |
排放口 |
有效過濾面積(m3) |
重量 |
||||
|
L |
L1 |
L2 |
Ⅰ |
Ⅱ |
Ⅲ |
|||
|
50 |
402 |
222 |
46 |
R1/3" |
DN20 |
DN20 |
0.00387 |
8.9 |
|
65 |
469 |
255 |
76 |
0.00592 |
12.6 |
|||
|
80 |
512 |
282 |
89 |
0.00811 |
15.8 |
|||
|
100 |
590 |
330 |
105 |
0.013 |
23.4 |
|||
|
150 |
773 |
423 |
143 |
R3/4" |
0.026 |
47.2 |
||
|
200 |
951 |
510 |
178 |
0.0459 |
98.4 |
|||
|
250 |
1099 |
599 |
216 |
0.0706 |
154.7 |
|||
|
300 |
1291 |
691 |
254 |
0.0942 |
232. |
|||
