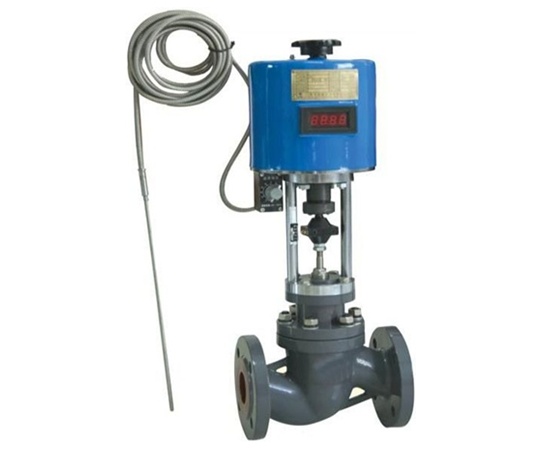

電動溫控閥
產品型號 : ZZWPE
產品系列 : 溫控閥

ZZWPE電動溫控閥最大的特點是只需要普通的220V電源，利用被調節介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，也可使用在防止對過熱或熱交換場合。

詳細介紹

一、ZZWPE電動溫控閥產品概述

ZZWPE 電動溫控閥適用于較大口徑及導熱油控制，該閥最大的特點是只需要普通的220V電源，利用被調節介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，也可使用在防止對過熱或熱交換場合，ZZWPE電動溫控閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。該閥具有結構簡單、操作方便、選用范圍廣、響應時間快、密封性能可靠、并可在運行中隨意進行調節的特點。因而廣泛用于化工、石油、食品、輕紡以及賓館飯店的熱水供應。其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；套筒調節型適用于壓差較大場合。

二、ZZWPE電動溫控閥主要零部件材料

序號	零件名稱	材料
1	閥體	ZG230-45	ZG1Cr18Ni9Ti
2	閥座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
3	閥芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
4	波紋管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
5	平衡波紋管	1Cr18Ni9Ti
6	溫包	H62	1Cr18Ni9Ti
7	毛細管	H62	1Cr18Ni9Ti
8	安裝接頭	35	1Cr18Ni9Ti

三、ZZWPE電動溫控閥主要技術參數表

公稱通徑 DN（mm）		15		20	25	32	40	50	65	80	100	125	150	200
公稱壓力 PN（MPa）		1.6-4.0
流量能力（m³/h）		5	7		10	16	25	40	63	100	160	250	400	630
額定行程（mm）		6				8	10	14		20		30	30	40
溫度調節范圍（℃）		0~120 、100~250
調節精度（℃）		± 1 ~ ± 5
使用介質		蒸汽、水、油、氣體
允許泄漏量	硬密封	10^-⁴×閥額定容量
	軟密封	“ 0 ”
毛細管長度		3m、5m 、10m
溫包扦入深度		270 、430 、630
聯接螺紋		3/4 ” 1 ”

四、ZZWPE電動溫控閥主要配套用電動執行機構技術參數表

公稱通徑 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推力（N）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程時間（S）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（W）	普通型	28					35
	電子型	6		15			25			40

五、ZZWPE電動溫控閥主要工作原理

加熱型電動溫控閥工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

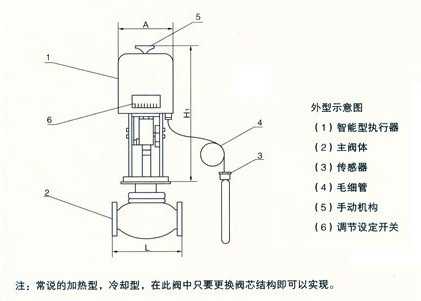

六、ZZWPE電動溫控閥主要結構圖
