一、ZZWP自力式溫控閥產品概述

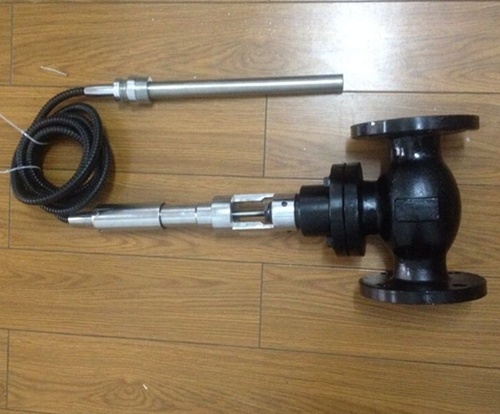

工奧牌ZZWP型自力式溫控閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。工奧牌ZZWP型自力式溫控閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
二、ZZWP自力式溫控閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
|
1 |
閥體 |
ZG230-45 |
ZG1Cr18Ni9Ti |
|
2 |
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
3 |
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
4 |
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
5 |
平衡波紋管 |
1Cr18Ni9Ti |
|
|
6 |
溫包 |
H62 |
1Cr18Ni9Ti |
|
7 |
毛細管 |
H62 |
1Cr18Ni9Ti |
|
8 |
安裝接頭 |
35 |
1Cr18Ni9Ti |
三、ZZWP自力式溫控閥主要技術參數和性能指標表
|
公稱通徑DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|||
|
公稱壓力PN(Mpa) |
1.6 -4.0 |
|||||||||||||||
|
額定流量系數（KV） |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
||
|
雙座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|||
|
套筒 |
|
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|||
|
額定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 |
|||||||||
|
允許最大壓差(Mpa) |
1.6 |
1.0 |
0.5 |
|||||||||||||
|
溫度調節范圍(°C) |
0~70、50~120、100~170、150~220、200~270 |
|||||||||||||||
|
調節精度（%） |
±5 |
|||||||||||||||
|
允許超載值（°C） |
分別為上述溫度調節范圍上限加50 |
|||||||||||||||
|
使用環境溫度（°C） |
-40~+80 |
|||||||||||||||
|
安裝接頭（M） |
G1” |
|||||||||||||||
|
毛細管長度（M） |
3、5、8 |
|||||||||||||||
|
允許泄漏量 |
硬密封 （l/h） |
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） |
||||||||||||||
|
軟密封 （ml/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|||
|
固有流量特性 |
快開 |
|||||||||||||||
|
工作溫度℃ |
≤300 |
|||||||||||||||
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|||||||||||||||
|
法蘭尺寸、型式 |
PN10-16：GB9113-88凸式；PN40：GB9113-88凹式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|||||||||||||||
|
結構長度 |
按GB12221-89標準 |
|||||||||||||||
|
傳感器型號 |
T01 |
T02 |
||||||||||||||
|
溫度傳遞系數(mm/℃) |
0.8 |
|||||||||||||||
|
時間反應常s |
120 |
|||||||||||||||
|
傳感器直徑(mm) |
溫包:25；護套:28 |
|||||||||||||||
|
溫包材質 |
黃銅 |
|||||||||||||||
|
公稱通徑(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
法蘭端面距離(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
|
總高度(H) |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
|
溫包插入深度(T) |
235 430 |
430 630 |
1000 |
||||||||||
|
溫包外露高度(h) |
350 |
||||||||||||
|
溫包直徑(d) |
25(護套直徑Φ28) |
||||||||||||
|
重量(kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
|
|
閥體材質 |
公稱壓力 （MPa） |
介質溫度℃ |
|||||||
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
||
|
最大工作壓力（MPa） |
|||||||||
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
|
六、ZZWP自力式溫控閥主要零部件和推薦使用溫度范圍表
|
零件名稱 |
材料 |
溫度范圍 |
|
|
閥體、閥蓋 |
HT200 |
-20～200℃ |
|
|
ZG230-450 |
-40～450℃ |
||
|
ZG1Cr18Ni9Ti |
-250～550℃ |
||
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
||
|
閥芯、閥座 |
1Cr18Ni9Ti |
-250～550℃ |
|
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
||
|
(增強)聚四氟乙烯 |
-20～200℃ |
||
|
司太萊合金堆焊 |
-250～550℃ |
||
|
壓力平衡元件 |
波紋管 |
18Ni12Mo2Ti |
-160～300℃ |
|
彈簧 |
18Ni12Mo2Ti |
-160～250℃ |
|
七、ZZWP自力式溫控閥主要結構圖
